Ficha Técnica (v1versión 1 2026)

Escenario

• Pendiente de escenario: 0 %.
• Fondo desde telón de boca: 13,80 mmetros.
• Fondo máximo con corbata/foso de orquesta cubierto: 17,90 mmetros.
• Ancho entre columnas: 18,70 mmetros.
• Altura hasta el peine: 22,22 mmetros. Ancho de peine 16 mmetros.
• Altura hasta la 2ª galeríasegunda galería: 13,45 mmetros.
• Altura hasta la 1ª galería-chácenaprimera galería-chácena: 10,00 mmetros.
• Superficie registrable: 11,90 m x 6,70 monce coma noventa metros por seis coma setenta metros.

Hombros

• Hombro izquierdo (Carbayón): altura 5,50 mmetros.
• Hombro derecho (Correos): altura 6,40 mmetros.
• Superficie aproximada caja escénica: 250 m²metros cuadrados.
• Superficie aproximada hombros: 125 m²metros cuadrados.

Embocadura

• Ancho libre entre arlequines fijos: 13,10 mmetros.
• Ancho total: 14 mmetros.
• Altura libre hasta bambalinón negro fijo (guardamalleta): 8,55 mmetros.
• Altura total: 12,50 mmetros.

Corbata/foso orquesta

• Ancho máximo: 15,20 mmetros.
• Fondo máximo en el centro: 2,80 mmetros.
• Altura desde patio de butacas a nivel de escenario (corbata): 1,07 mmetros.
• Altura desde foso a escenario: 2,53 mmetros.

Acceso de carga y descarga

• Acceso directo al escenario desde portón ubicado en hombro izquierdo (Carbayón).
• Dimensiones del portón: 2,80 m x 2,65 mdos coma ochenta metros por dos coma sesenta y cinco metros.

Ver plano

Maquinaria

Varas/cortes

• Carga máxima: 400 kgquilos.
• Longitud: 15,80 mmetros.
• 17 CC varas contrapesadas tipo KREMESA. Ubicadas bajo el peine (21,50 mmetros).
• 19 CM varas motorizadas de 2 velocidades: 23,60 m/minmetros por minuto y 8,10 m/minmetros por minuto. Ubicadas:
  • 14 bajo el peine (21,50 mmetros).
  • 2 bajo la 2ª galeríasegunda galería (12,20 mmetros).
  • 3 bajo la 1ª galería-chácenaprimera galería-chácena (8,90 mmetros).
• 5 CMN varas manuales. Ubicadas bajo la 1ª galería-chácenaprimera galería-chácena.

Motores puntuales

• 5 motores VERLINDE de botonera (sin variador). Velocidad 8 m/minmetros por minuto. Carga máxima 500 kgquilos.
• 12 motores VICINAY de control (sin variador). Velocidad 6 m/minmetros por minuto. Carga máxima 500 kgquilos.
• Recorrido 22 mmetros. Incluyen jaulas para apoyo en peine.

Plataforma de orquesta

• Sistema de elevación SPIRALIFT

Cámara negra

• 1 bambalina 16 m x 1,50 mdieciséis metros por uno coma cincuenta metros.
• 6 bambalinas 16 m x 4 mdieciséis metros por cuatro metros (una fija guardamalleta).
• 4 patas 3 m x 10 mtres metros por diez metros.
• 8 patas 4 m x 10 mcuatro metros por diez metros.
• 4 patas 5 m x 10 mcinco metros por diez metros.
• 2 patas 8 m x 10 mocho metros por diez metros.
• 2 foros negros 16 m x 10 mdieciséis metros por diez metros.

Tules y PVC

• Tul blanco 11 m x 8,50 m.once metros por ocho coma cincuenta metros
• Tul gris 15 m x 10 m.quince metros por diez metros
• Tul negro 15,50 m x 10 m.quince coma cincuenta metros por diez metros
• Tul negro 12 m x 8 m.doce metros por ocho metros
• Tul negro (2 hojas) 5 m x 10 m.cinco metros por diez metros
• PVC gris 15,55 m x 10,10 m.quince coma cincuenta y cinco metros por diez coma diez metros
• Pantalla cine 12 m x 9 m.doce metros por nueve metros

Suelo de ballet

• 8 linóleos (gris/negro) 12,70 m x 1,60 mdoce coma setenta metros por uno coma sesenta metros.

Complementos

• 1 elevador unipersonal Termiser UL40. Altura máxima 14 mmetros.
• 1 elevador unipersonal Termiser UL25. Altura máxima 9,50 mmetros.

Iluminación

• Mesa de iluminación ETCE TÉ CE Obsession II:
  • Capacidad: 4600 canales.
  • Salidas: 3 universos DMX.
  • Ubicación: cabina abierta en 2ºel segundo piso de público-planta principal.

Proyectores

• 40 Harmony PC 1000 Wvatios (todos con visera).
• 12 Selecon PC 2000 Wvatios (todos con visera).
• 24 Selecon Fresnel 2000 Wvatios (todos con visera).
• 19 Selecon 24/40ºgrados 1200 Wvatios (5 iris y 12 portagobos tipo A).
• 4 ADB DN205 10ºgrados/22ºgrados 2000 Wvatios (todos con iris y portagobos tipo A).
• 2 ADB Fresnel 5 kWkilovatios (con viseras).
• 40 ETCE TÉ CE Source Four 575 Wvatios (10 de 19ºgrados, 12 de 26ºgrados, 12 de 36ºgrados, 6 de 50ºgrados). Accesorios: 20 iris, portagobos: 24 tipo A, 6 tipo B, 6 de cristal.
• 16 ETCE TÉ CE Zoom 15ºgrados/30ºgrados para sala, con portagobos.
• 21 ETCE TÉ CE Zoom 25/50ºgrados para sala, con portagobos.
• Para los ETCE TÉ CE Zoom hay 11 Iris.
• 59 cuarzos asimétricos Spotlight Domino de 1000 Wvatios.
• 101 PAR 64 de 1000 Wvatios (45 Tomcat Spotlight y 56 DTS) (Lámparas: 60 CP60-60 CP61 y 60CP62).
• 2 cañones de seguimiento Robert Juliat modelo Aramis Grand - 2500 Wvatios HMI.

Control y regulación

• 120 canales de dimmer ETCE TÉ CE Sensor CE de 3 kWkilovatios.
• 24 canales de dimmer ETCE TÉ CE Sensor CE de 5 kWkilovatios.
• 48 canales de dimmer Strand Permus de 2,5 kWkilovatios.
• 1 Patch panel de 444 circuitos de 2,5 kWkilovatios y 27 circuitos de 5 kWkilovatios. Distribuidos por sala y escenario.

Elementos escénicos

• 12 barras electrificadas de 12 circuitos (2,5 kWkilovatios por circuito). Convertibles en 6 barras de 24 circuitos.
• 10 torres de calle de 3 mmetros de altura, con 6 tramos regulables.
• 5 barras en sala de público con 12 circuitos de 2,5 kWkilovatios y 2 circuitos de 5 kWkilovatios. Distribución:
  • 2 laterales en 2ºel segundo piso
  • 2 laterales + 1 frontal en 3^erel tercer piso

Complementos

• 2 Smoke Factory Tour Hazer II S de 1500 Wvatios.
• 1 Smoke Factory Captain 1300 Wvatios / Liquido Fast-Fog.
• 1 cuadro auxiliar trifásico de escenario para compañías (en hombro Carbayón), capacidad de 250 Vvoltios – 630 Aamperios. Conexiones disponibles: puntas libres 1 toma 63 Aamperios, 1 toma 32 Aamperios, 2 tomas 16 Aamperios.

Sonido

• Mesa de mezclas Soundcraft Vi4. Ubicación: cabina abierta en 2° piso de público- planta principal.
• Mesa de mezclas Soundcraft Si Impact.
• Mesa de mezclas analógica Soundcraft Spirit Powerstation 600. Mesa de mezclas autoamplificada Yamaha EMX68.

Microfonía

• 5 micrófonos de conferencia Shure.
• 10 micrófonos Neumann KM184.
• 2 micrófonos de cañón RHODE NTG2.
• 3 micrófonos para suelo AKG Crown PCC160.
• 4 sistemas inalámbricos Sennheiser EW100 G3, compuestos por:
  • 4 petacas.
  • 4 micrófonos de diadema beige HS2.
  • 2 micrófonos emisores Sennheiser SKM735.
• 1 set de 7 micrófonos de percusión AKG Drum Set Session.
• 1 micrófono Shure SMS7.
• 2 micrófonos AKG C 3000.
• 4 micrófonos AKG C 1000.
• 2 micrófonos Sennheiser BF 541.
• 2 micrófonos Inalámbricos de mano Shure Diversity SM58.
• 2 micrófonos Shure SM58.
• 1 micrófono Shure 55SH II.
• 2 micrófonos de gran diafragma Behringer B-2 Pro.

Sistema P.A.

• Escenario: total 2500 Wvatios.
  • 4 pantallas Martin Audio W3 (medios- agudos).
  • 2 pantallas Martin Audio WS2 (graves).
• Embocadura: total 2400 Wvatios.
  • Cluster: 2 cajas d8b Vi10P (2400 Wvatios).

Monitores de escenario

• 4 monitores orientables con garra para colgado LD Systems AG3 (10"pulgadas).
• 4 monitores LD Systems AG3 (12"pulgadas) (2 activos/2 pasivos).
• 4 cuñas Martin Audio LE350 (total 1200 Wvatios).
• 4 monitores C115 (5"pulgadas) (pasivos).

Etapas de potencia y procesado

• Rack P.A. (sistema principal):
  • 2 × LD Systems DP2400X (2x1200Wdos unidades de 1200 vatios).
  • 1 × MC² Audio T1500.
  • 1 × Stewart World 2.1.
  • 1 × XTA AudioCore (procesador PA / control de sistema).
• Cluster Central:
  • 1 × d&b D40 Amplifier FICHA TÉCNICA. TEATRO CAMPOAMOR. v1versión 1. 2026 8 | 10.
• Rack Monitores:
  • 4 × LD Systems DP2400X (2x1200Wdos unidades de 1200 vatios).
  • 1 × MC² Audio T1000.
  • Total etapas de potencia: 10.

Complementos

• 1 ordenador Apple iMac 21.5-inch con software QLab para gestión de audio/vídeo. Incorpora interfaz de audio RME con protocolo MADI / AES-EBU.
• 1 reproductor-grabador USB/SD Denon DN-500R.
• 1 controlador reproductor CD/MP3/USB Numark NDX500.
• 1 reproductor doble de CD Denon DN-HD2500.
• 2 cajas DI pasivas DOD 265 Stagehand.
• 5 cajas DI activas LD Systems LDI02.
• 1 tablet Apple iPad con software de control para mesa de mezclas Soundcraft Vi.
• 1 multiefectos Yamaha SPX90.
• 1 multiefectos Lexicon LXP-15 II.
• 1 ecualizador SCV 2 canales, 28 bandas.
• 1 ecualizador XTA 2 canales, 30 bandas.
• 1 procesador dinámico Behringer Composer.
• 2 antenas para microfonía the t.bone.

Intercomunicación

• 1 estación central Clear-Com MS-400.
• 1 estación portátil con altavoz Clear-Com KB-111.
• 8 estaciones portátiles Clear-Com RS-100.
• 3 estaciones inalámbricas Altair WBS-202HD.
• 20 petacas inalámbricas Altair.

Sistema de seguimiento

• Sistema de megafonía en camerinos, pasillos y vestíbulos de público.
• Pupitre de regiduría para seguimiento mediante cámaras del foso de orquesta y embocadura de escena, compuesto por:
  • 2 monitores.
  • 1 micrófono Optimus para órdenes a camerinos.

Salas de ensayos

• 4 pantallas autoamplificadas JBL EON (140 Wvatios).

Salas

Los camerinos y salas de ensayo se encuentran en una planta situada por debajo del escenario.

Camerinos

• Junto a la sala de ensayos "Sala Badenes" se ubican:
  • 8 camerinos individuales (1-2 personas).
  • 4 camerinos colectivos (15-20de quince a veinte personas).
• Junto a la sala de ensayos "Sala Sagi" se ubican:
  • 1 camerino Orquesta Hombres.
  • 1 camerino Orquesta Mujeres.
  • 1 camerino Director de Orquesta.

Sala Badenes (sala de ensayo)

• Suelo de madera (no flotante).
• Barras de ballet móviles.
• Sistema de sonido.
• Superficie aprox. 200 m²metros cuadrados.

Sala Sagi (sala de ensayo)

• Suelo de madera (no flotante).
• Sistema de sonido.
• Superficie aprox. 280 m²metros cuadrados.

Planos

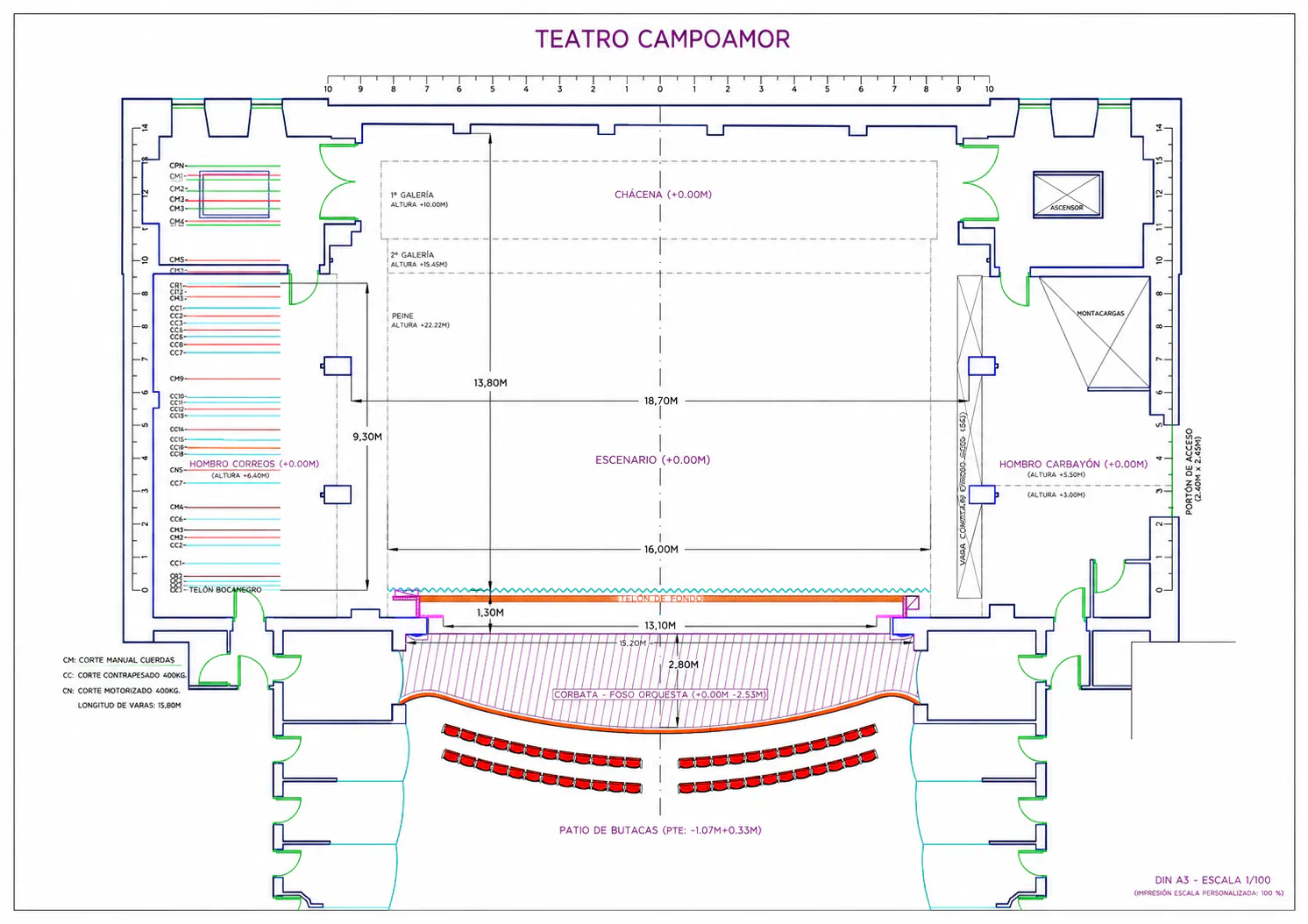

Plano planta escenario

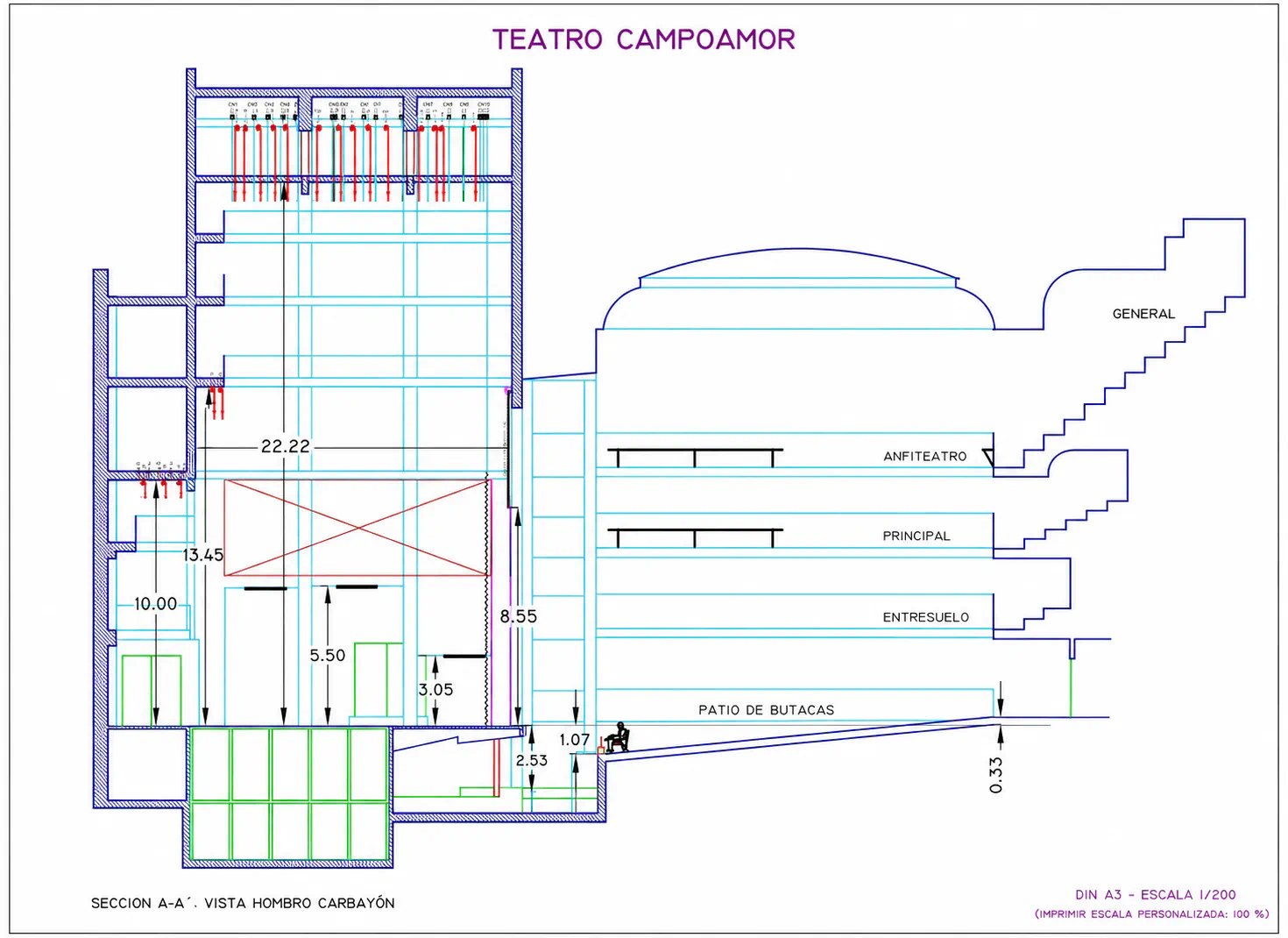

Plano sección vista hombro Carbayón

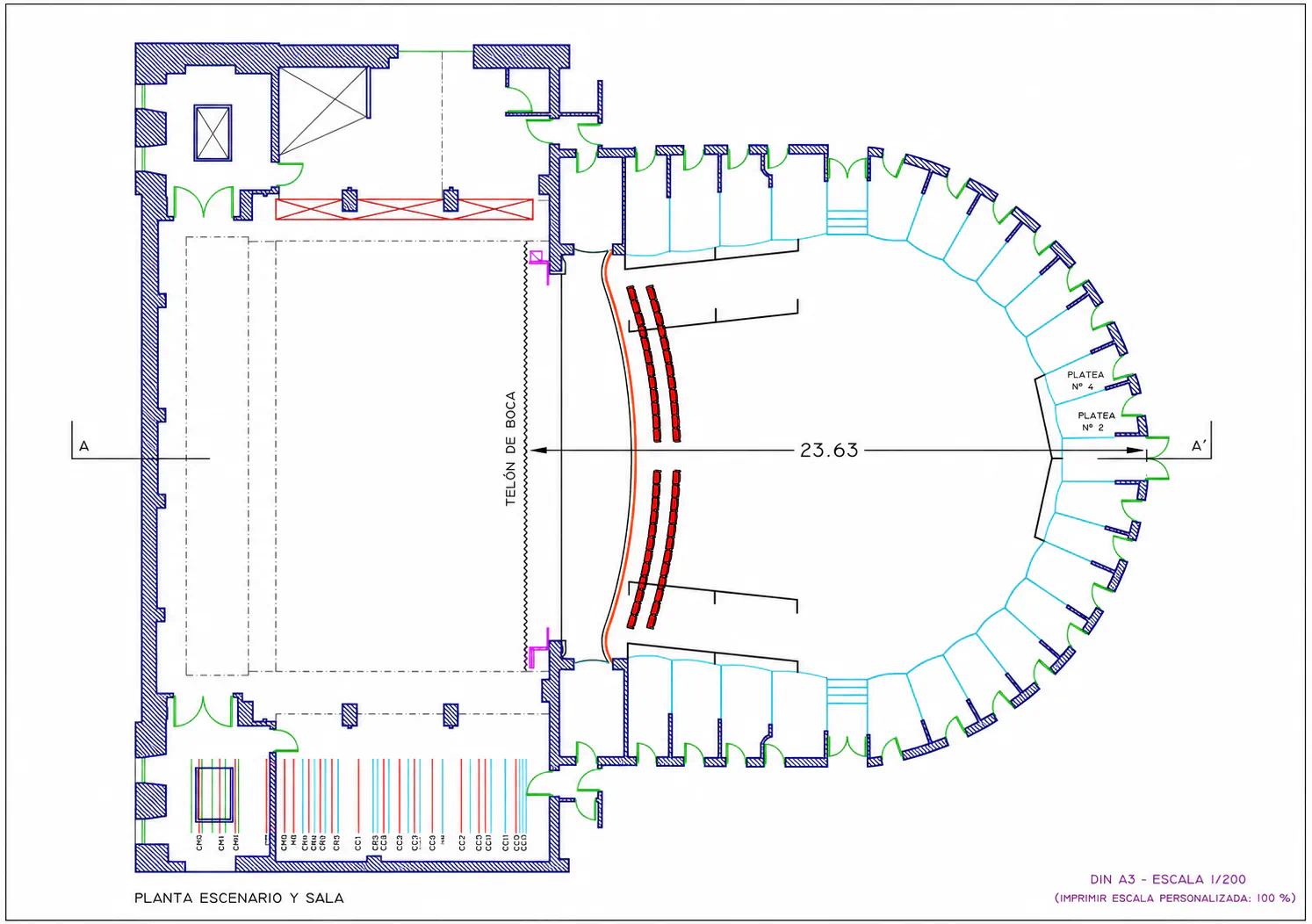

Plano planta escenario y sala
